LPH

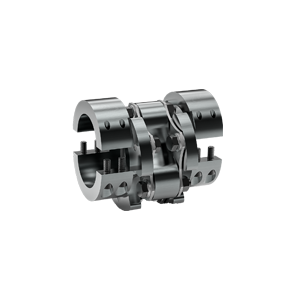

Heavy duty lamellenkoppelingen (350-50.000Nm)De LPH heavy duty lamellenkoppeling van R+W Couplings heeft een single flex design en is spelingvrij voor omkeerbare belasting. De gedeelde klemnaaf biedt de koppeling een hoge klemkracht. Het design heeft een hoge torsiestijfheid en maakt deze lamellenkoppeling zeer geschikt voor hoge snelheid, omgekeerde en intermitterende belasting. Deze industrie lamellenkoppeling wordt toegepast voor oneindlige levensduur bij extreme omstandigheden. Neem voor specifieke vragen over lamellenkoppelingen of andere industrie koppelingen contact op met VARIODRIVE.
Uitvoering
Lamellenkoppeling met gedeelde klemnaaf
Nom. Koppel
350 - 25.000 Nm
Snelheid
tot 11.200 rpm
Temperatuur bereik
-30 tot +280 oC
Materiaal lamellen
Hoog elestisch verenstaal
Materiaal naaf
Staal
Piekbelasting
Tot 2x nom. Koppel
Speling
Geen
Service-life
Geen service
Optioneel
ATEX
Datasheets
- ATEX instructies
- Datasheet LPH
- Manual LP koppelingen
Tabel
| LPH Series | 300 | 500 | 700 | 1100 | 1600 | 2600 | 4000 | 6000 | 8000 | 15000 | 25000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rated torque (Nm) | TKN | 350 | 500 | 700 | 1100 | 1600 | 2600 | 4000 | 6000 | 8000 | 15000 | 25000 |
| Maximum torque (Nm) | TKmax | 700 | 1000 | 1400 | 2200 | 3200 | 5200 | 8000 | 12000 | 16000 | 30000 | 50000 |
| Overall length | A | 119 | 137 | 172 | 192 | 224 | 236 | 274 | 302 | 349 | 420 | on demand |
| Outside diameter (mm) | øAD | 99 | 109 | 128 | 133 | 150 | 165 | 198 | 212 | 238 | 299 | 372 |
| Outside diameter of hub (mm) | øB | 72 | 80 | 89 | 95 | 100 | 117 | 137 | 149 | 168 | 220 | on demand |
| Fit length (mm) | C | 43 | 52 | 64 | 72 | 85 | 90 | 102 | 112 | 126 | 155 | 183 |
| Inside diameter possible from Ø to Ø H7 (mm) | D1/2 | 18-48 | 23-50 | 25-58 | 25-60 | 28-64 | 31-75 | 38-90 | 39-95 | 50-102 | 70-150 | on demand |
| Assembly screw (ISO 4762) Nut (DIN 934) | H | M8 | M8 | M10 | M10 | M12 | M12 | M16 | M16 | M20 | M24 | M36 |
| Tightening torque of the fastening screw (Nm) | E | 35 | 40 | 65 | 95 | 150 | 165 | 360 | 400 | 755 | 1200 | 72 |
| Distance (mm | F | 58 | 58 | 74 | 80 | 96 | 98 | 124 | 132 | 163 | 190 | on demand |
| Distance (mm) | G | 33 | 33 | 44 | 48 | 54 | 56 | 70 | 78 | 97 | 110 | on demand |
| Fastening screw (ISO 4017) | H | 8xM6 | 8xM8 | 8xM8 | 8xM10 | 8xM10 | 8xM12 | 8xM14 | 8xM16 | 8xM20 | 8xM20 | 8xM24 |
| Tightening torque of the fastening screw (Nm) | H | 16 | 28 | 34 | 63 | 86 | 143 | 215 | 342 | 530 | 680 | 1200 |
| Moment of inertia (10-3 kgm2) | Jges | 3 | 5 | 11 | 15 | 26 | 48 | 104 | 146 | 280 | 913 | on demand |
| Approximate weight (kg) | 2,5 | 3,7 | 6 | 7,4 | 10,3 | 14,6 | 22,7 | 28,5 | 43,4 | 80,9 | on demand | |
| Torsional stiffness (10³ Nm/rad) | CT | 60 | 80 | 130 | 150 | 210 | 290 | 470 | 570 | 800 | 1400 | 2960 |
| Axial ± (mm) | 1 | 1 | 1,5 | 1,5 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 4 | |
| Lateral ± (mm) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | |
| Angular ± (degree) | max. | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 |
| Speed max. (rpm) | 5800 | 5300 | 4500 | 4300 | 3800 | 3400 | 2900 | 2700 | 2400 | 1900 | 1.500 | |
| maximum speed (balanced) (1/min.) | 11200 | 10200 | 8700 | 8300 | 7400 | 6600 | 5600 | 5200 | 4700 | 3700 | 3.000 | |
| Material | Steel | Steel | Steel | Steel | Steel | Steel | Steel | Steel | Steel | Steel | Steel | |
| 300 | 500 | 700 | 1100 | 1600 | 2600 | 4000 | 6000 | 8000 | 15000 | 25000 |
