STR

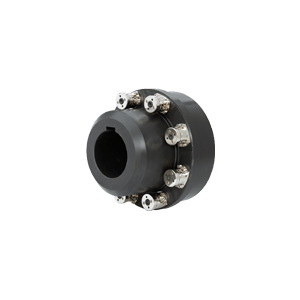

Heavy duty veiligheidskoppelingen (200-250.000Nm)De STR heavy duty veiligheidskoppeling van R+W Couplings is een speciale robuuste versie. De STR veiligheidskoppeling heeft een compact en eenvoudig design, en een zeer nauwkeurige beveiliging op overbelasting. De industrie koppeling is torsiestijf en heeft integraal een heavy duty lager voor ondersteuning. Deze veiligheidskoppeling wordt toegepast overal waar overbelasting van koppel voorkomt. Het maximaal koppel is bij de industrie koppeling is tevens handmatig te verstellen met een stelsleutel. Deze sleutel is apart te bestellen. Neem voor specifieke vragen over veiligheidskoppelingen of andere industrie koppelingen contact op met VARIODRIVE.
Uitvoering
Koppelbegrenzer met spiebaan en versterkte lagers
Begrenzingskoppel
200 - 250.000 Nm
Snelheid
tot 7000 rpm
Temperatuur bereik
-30 tot +120 oC
Materiaal
Versterkt nitro-gecarboneerd staal
Veiligheidselementen
Gelijkmatig verdeeld
Speling
Geen
Service-life
Geen service
Optioneel
ATEX, stelsleutel, stelplaat
Datasheets
- ATEX instructies
- Uitleg veiligheidssystemen
- Datasheet STR
- Manual ST koppelingen
Tabel
| STR Series | 2 | 5 | 10 | 25 | 40 | 60 | 100 | 160 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Overall length | A1 | 170 | 190 | 230 | 264 | 330 | 370 | 470 | 490 | 600 |
| Fit length (mm) | C | 95 | 112 | 122 | 150 | 191 | 212 | 275 | 282 | 361 |
| Inside diameter range F7 (mm) | D | 30-80 | 40-90 | 40-110 | 60-140 | 90-170 | 80-200 | 100-250 | 130-290 | 200-340 |
| Fastening threads | H | 12xM10 | 12xM12 | 12xM16 | 12xM16 | 12xM20 | 12xM20 | 12xM24 | 12xM24 | 12xM36 |
| Bolt circle diameter ± 0.3(mm) | F | 162 | 170 | 220 | 260 | 330 | 360 | 464 | 570 | 600 |
| Bolt circle diameter ST (mm) | O | 154 | 171 | 220 | 270 | 350 | 376 | 490 | 532 | 630 |
| Outside diameter h7 (mm) | G | 192 | 209 | 259 | 298 | 380 | 418 | 530 | 618 | 680 |
| Moment of inertia (approx.) D max. + max. sgmnt (10¯³kgm2) | 77 | 168 | 484 | 1028 | 4107 | 5925 | 20000 | 31830 | 61300 | |
| Moment of inertia (approx.) D max. + max. sgmnt (10¯³kgm2) | 21 | 28 | 55 | 86 | 196 | 244 | 502 | 636 | 978 | |
| Distance (mm) | L | 50 | 56 | 74 | 97 | 111 | 99 | 179 | 189 | 273 |
| Distance (mm) | M | 81 | 96,5 | 115 | 138 | 171 | 167 | 255 | 265 | 349 |
| Hub outside diameter (mm) | p | 112 | 122 | 170 | 218 | 265 | 295 | 380 | 422 | 508 |
| Mounting length (mm) | J | 3,5 | 3,5 | 6 | 8 | 8 | 8 | 10 | 10 | 12 |
| Speed max. (rpm) | 8500 | 6300 | 5000 | 4000 | 3600 | 3200 | 2200 | 2000 | 1800 | |
| Flange outside diameter (mm) | B | 198 | 220 | 270 | 318 | 428 | 459 | 592 | 648 | 740 |
| Wall thickness (mm) | K | 16 | 21 | 25 | 28 | 48 | 49,5 | 67 | 67 | 78 |
| Thread depth (mm) | I | 18 | 22 | 28 | 28 | 36 | 36 | 40 | 40 | 60 |
| Adjustment range available from - to (KNm) | 0,2-0,5 | 3xST11 0,5-1,0 | 6xST11 1,0-1,5 | 6xST11 | 0,7-2 | 3xST16 1,2-4 | 6xST16 3,2-5 | 6xST16 | 2-5 | 3xST16 4-10 | 6xST16 6-1419xST16 | 6-12 | 6xST16 9-18 | 9xST16 15-25 | 12xST16 | 12-21 | 6xST31 22-32 | 6xST31 32-45 | 9xST31 | 11-18 | 3xST31 22-36 | 6xST31 30-55 | 9xST31 | 24-50 | 3xST71 45-90 | 6xST71 80-110 | 9xST71 | 25-55 | 3xST71 50-110 | 6xST71 80-165 | 9xST71 | 100-170 | 8x160-250 | 12x 160-250 | 12xST71 | |
| Pilot diameter h7 (mm) | E | 132 | 145 | 170 | 210 | 270 | 300 | 390 | 450 | 508 |
| Actuation distance (mm) | N | 3,5 | 4,5 | 4,5 | 4,5 | 7,5 | 7,5 | 10 | 10 | 10 |
| Bore for fastening screw (mm) | Q | 18 | 18 | 26 | 32 | 38 | 44 | 44 | 52 | 52 |
| Allowable max. radial force standard* (KN) | 10 | 20 | 40 | 60 | 80 | 100 | 130 | 200 | 240 | |
| 2 | 5 | 10 | 25 | 40 | 60 | 100 | 160 | 250 |
