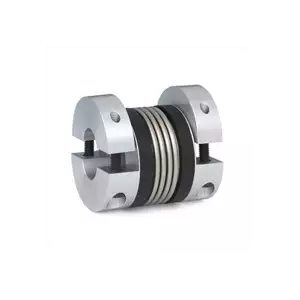

BKH

Balgkoppelingen

Het type BKH balgkoppeling van R+W Couplings is door de volledig gedeelde klemnaven eenvoudig te (de)monteren. Daarnaast is deze precisie koppeling zeer geschikt om in te bouwen in compacte ruimtes. Ook bezit de BKH koppeling een laag massatraagheidsmoment en door het gebruik van frictie klemverbinding is de koppeling absoluut spelingsvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Voor specifieke vragen over balgkoppelingen neem dan contact op met VARIODRIVE.

Uitvoering

Gedeelde klemnaaf

Nom. Koppel

15-4.000 Nm

Snelheid

tot 10.000 rpm

Temperatuur bereik

-30 tot +100 oC

Materiaal balg

RVS

Materiaal naaf

Staal of Alu

Piekbelasting

Tot 1,5x nom. Koppel

Speling

Geen

Service-life

Geen service

Optioneel

ATEX, Clean room versie

Datasheets

Bestelcode instructies
ATEX instructies
Datasheet BKH

Manuals

Manual BK/MK koppelingen

Tabel

BKH Series		15	30	60	80	150	200	300	500	800	1500
Rated torque (Nm)	TKN	15	30	60	80	150	200	300	500	800	1500
Overall length \| (mm)	A-2	59 \| 66	69 \| 77	83 \| 93	94 \| 106	95 \| 107	105 \| 117	111 \| 125	133 \| 146	140	166
Fit length (mm)	C	22	27	31	36	36	41	43	51	45	55
Inside diameter possible from Ø to Ø H7 (mm)	DI/D2	8-28	10-30	12-35	14-42	19-42	22-45	24-60	35-60	40-75	50-80
Outside diameter (mm)	B	49	55	66	81	81	90	110	124	134	157
Moment of inertia (10 3 kgm2)	Jges.	0,07 \| 0,08	0,14 \| 0,15	0,23 \| 0,26	0,65 \| 0,67	2,5 \| 3,2	4,5 \| 15,4	8,5 \| 10,5	17,3 \| 19,6	24,3	49,2
Approximate weight (kg)		0,15	0,3	0,4	0,8	1,7	2,5	4	7,5	7	12
Torsional stiffness (103 Nm/rad)	CT	20 \| 15	39 \| 28	76 \| 55	129 \| 85	175 \| 110	191 \| 140	450 \| 350	510 \| 500	780	1304
Axial ± (mm))	max.	1 \| 2	1 \| 2	1,5 \| 2	2 \| 3	2 \| 3	2 \| 3	2,5 \| 3,5	2,5 \| 3,5	3,5	3,5
Lateral ± \| (mm)	max.	0,15 \| 0,2	0,2 \| 0,25	0,2 \| 0,25	0,2 \| 0,25	0,2 \| 0,25	0,25 \| 0,3	0,25 \| 0,3	0,3 \| 0,35	0,35	0,35
Angular ± (degree)	max.	1 \| 1,5	1 \| 1,5	1 \| 1,5	1 \| 1,5	1 \| 1,5	1 \| 1,5	1 \| 1,5	1 \| 1,5	1,5	1,5
Axial spring stiffness (N/mm)	ca	25 \| 15	50 \| 30	72 \| 48	48 \| 32	82 \| 52	90 \| 60	105 \| 71	70 \| 48	100	320
Lateral spring stiffness (N/mm)	cr	475 \| 137	900 \| 270	1200 \| 420	920 \| 290	1550 \| 435	2040 \| 610	3750 \| 1050	2500 \| 840	2000	3600
Fastening screw (ISO 4762)	E	M5	M6	M8	MIO	MIO	M12	M12	M16	M16	M20
Tightening torque of the fastening screw (Nm)	E	8	15	40	50	70	120	130	200	250	470
Distance between centerlines (mm)	F	17	19	23	27	27	31	39	41	48	55
Distance (mm)	G	6,5	7,5	9,5	11	11	12,5	13	16,5	18	22,5
Hub material		Aluminium optional Steel	Aluminium optional Steel	Aluminium optional Steel	Aluminium optional Steel	Steel optional Aluminium	Steel optional Aluminium	Steel optional Aluminium	Steel optional Aluminium	Steel	Steel
Distance (mm)	H2	29 \| 36	35 \| 43	41 \| 51	47 \| 59	48 \| 60	51 \| 63	55 \| 69	62 \| 75	65,5	71
		15	30	60	80	150	200	300	500	800	1500
