EKH

Klauwkoppelingen

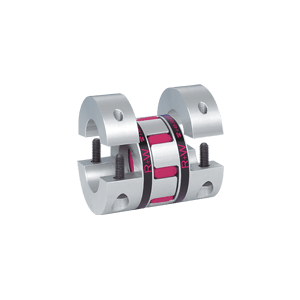

Deze R+W klauwkoppeling van het type EKH is door zijn gedeelde klemnaven eenvoudig te (de)monteren. De concentrisch bewerkte klemnaven geven deze precisie koppeling een zeer mooie rondloop. De gehele opbouw zorgt ervoor dat de klauwkoppeling spelingsvrij is. De EKH koppeling is te combineren met verschillende typen R+W elastomeersterren. Alle typen R+W elastomeersterren dempen de trillingen en zijn elektrisch isolerend, waarbij de ATEX versie juist geleidend is. Voor specifieke vragen over klauwkoppelingen neem dan contact op met VARIODRIVE.

Uitvoering

Gedeelde klemnaaf

Nom. Koppel

4 - 2150 Nm

Snelheid

tot 15.000 rpm

Temperatuur bereik

Afhankelijk van type elastomeerster

Materiaal elastomeerster

Precisie gietwerk, slijtvast, en thermisch stabiel polymeer

Materiaal naaf

Alu of staal

Piekbelasting

Tot 1,5x nom. Koppel

Speling

Geen

Service-life

Geen service

Optioneel

RVS, ATEX

Datasheets

Bestelcode instructies
ATEX instructies
Datasheet EKH

Manuals

Manual EK koppelingen

Tabel

EKH Series		10	20	60	150	300	450	800
Type (Elastomer insert)		A \| B \| C	A \| B \| C	A \| B \| C	A \| B \| C	A \| B \| C	A \| B \| C	A \| B \| C
Rated torque (Nm)	TKN	12,6 \| 16 \| 4	17 \| 21 \| 6	60 \| 75 \| 20	160 \| 200 \| 42	325 \| 405 \| 84	530 \| 660 \| 95	950 \| 1.100 \| 240
Fit length (mm)	C	20	25	30	35	45	50	65
Inside diameter possible from Ø to Ø H7 (mm)	D1/2	6-16	8-25	12-32	19-35	20-45	28-60	35-80
Inside diameter of elastomer (mm)	DE	14,2	19,2	26,2	29,2	36,2	46,2	60,5
Outside diameter (mm)	B	32	42	56	66,5	82	102	136,5
Outside diameter with screw head (mm)	Bs	32	44,5	57	68	85	105	139
Moment of inertia per hub (10-3 kgm2)	J1/J2	0,005	0,02	0,06	0,1	0,4	1	9,5
Approximate weight (kg)		0,08	0,15	0,35	0,6	1,1	1,7	10
Fastening screw (ISO 4762)	E	4xM4	4xM5	4xM6	4xM8	4xM10	4xM12	4xM16
Tightening torque of the fastening screw (Nm)	E	4	8	15	35	70	120	290
Distance between centerlines (mm)	F	10,5	15,5	21	24	29	38	50,5
Distance (mm)	G/G1	7,5	8,5	10	12	15	17,5	23
Distance (mm)	AE	20	28,8	34	38	50	52	65
Speed standard (min -1)		13000	12500	11000	10000	9000	8000	4000
Speed balanced (10³min-1)		53 \| 63 \| 40	45 \| 60 \| 35	31 \| 31 \| 25	22 \| 26 \| 18	22 \| 26 \| 16	16 \| 17 \| 12	13 \| 13 \| 8
Hub length (mm)	H/H1	31	39	46	52,5	66	73	93,5
Maximum torque* (Nm)	TKmax	25 \| 32 \| 6	34 \| 42 \| 12	120 \| 150 \| 35	320 \| 400 \| 85	650 \| 810 \| 170	1.060 \| 1.350 \| 190	1.900 \| 2.150 \| 400
Overall length (mm)	A	53	66	78	90	114	126	162
		10	20	60	150	300	450	800
