BKL ECOFLEX
Miniatuur balgkoppelingen (tot 10Nm)Het type BKL Ecoflex miniatuur balgkoppeling van R+W Couplings heeft een economisch interessant design en is door klemnaven eenvoudig te monteren. Daarnaast bezit de BKL koppeling een laag massatraagheidsmoment en door het gebruik van frictie klemverbinding is deze precisie koppeling absoluut spelingsvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Neem voor specifieke vragen over balgkoppelingen contact op met VARIODRIVE.
Uitvoering
Klemnaaf
Nom. Koppel
3 Nm
Snelheid
tot 10.000 rpm
Temperatuur bereik
-40 tot +200 oC
Materiaal balg
RVS
Materiaal naaf
Alu
Piekbelasting
Tot 1,5x nom. Koppel
Speling
Geen
Service-life
Geen service
Optioneel
ATEX
Datasheets
- Bestelcode instructies
- ATEX instructies
- Datasheet BKL Ecoflex
- Manual BK/MK koppelingen

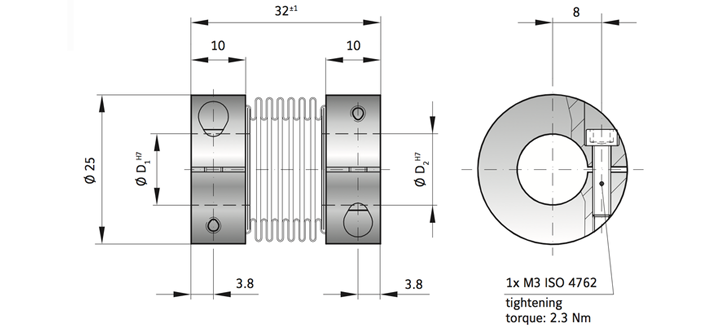

Tabel
| BKL Series | 3 | |
|---|---|---|
| Rated torque (Nm) | TKN | 3 |
| Inside diameter possible from Ø to Ø H7 (mm) | D1/D2 | 3 bis 12,7 |
| Moment of inertia (gcm2) | Jges | 20 |
| Torsional stiffness (Nm/rad) | CT | 994 |
| Axial (mm) | max. | 1 |
| Lateral (mm) | max. | 0,2 |
| Angular (degree) | max. | 2 |
| Approximate weight (g) | 23 | |
| Tightening torque of the fastening screws (Nm) | 2,3 | |
| 3 |
