MK3

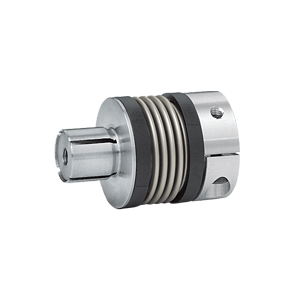

Het type MK3 miniatuur balgkoppeling van R+W Couplings heeft aan één zijde een klemnaaf en aan de andere zijde een spandoorn. Daarnaast is deze precisie koppeling zeer geschikt om in te bouwen in compacte ruimtes. De MK3 koppeling heeft een laag massatraagheidsmoment en door het gebruik van een frictie klemverbinding is de koppeling absoluut spelingsvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de miniatuur balgkoppeling volkomen vrij van slijtage. Neem voor specifieke vragen over miniatuur balgkoppelingen contact op met VARIODRIVE.

Uitvoering

Naaf met spandoorn

Nom. Koppel

0,5 - 10 Nm

Snelheid

tot 10.000 rpm

Temperatuur bereik

-30 tot +110 oC

Materiaal balg

RVS

Materiaal naaf

Alu

Piekbelasting

Tot 1,5x nom. Koppel

Speling

Geen

Service-life

Geen service

Optioneel

ATEX, Clean room versie

Datasheets

Bestelcode instructies
ATEX instructies
Datasheet MK3

Manuals

Manual BK/MK koppelingen

Tabel

MK3 Series		5	10	15	20	45	100
Rated torque (Nm)	TKN	0,5	1	1,5	2	4,5	10
Inside diameter possible from Ø to Ø H7 (mm)	D1	3-7	3-7	4-8	4-12,7	5-16	6-24
Outside diameter (mm)	B	15	15	19	25	32	40
Moment of inertia (gcm2)	Jges	2,6 \| 2,8 \| 3,0	3,0 \| 3,4 \| 3,6	8,5 \| 9,5	25 \| 27 \| 29	100 \| 108	160 \| 205
Torsional stiffness (Nm/rad)	CT	280 \| 210 \| 170	510 \| 380 \| 320	750 \| 700	1200 \| 1300 \| 1200	7000 \| 5000	9050 \| 8800
Fastening screw (ISO 4762)	E	M2	M2	M2,5	M3	M4	M4
Fastening screw (ISO 4762)	I	M3	M3	M4	M4	M5	M6
Tightening torque of the fastening screw (Nm)	E	0,43	0,43	0,85	2,3	4	4,5
Distance between centerlines (mm)	F	4,5	4,5	6	8	10	15
Distance (mm)	G	3	3	3,5	4	5	5
Mounting length (mm)	Cl	9	9	11	13	16	16
Fit length (mm)	C2	10	10	12	12	15	20
Shaft diameter from Ø to Ø h7 (mm)	D2	8-10	8-10	10-14	8-16	14-20	16-24
Axial (mm)	max.	0,4 \| 0,5 \| 0,6	0,4 \| 0,5 \| 0,6	0,5 \| 0,7	0,5 \| 0,6 \| 0,7	0,7 \| 1	1 \| 1,2
Lateral (mm)	max.	0,15 \| 0,2 \| 0,25	0,15 \| 0,2 \| 0,25	0,15 \| 0,2	0,15 \| 0,2 \| 0,25	0,2 \| 0,25	0,2 \| 0,3
Angular (degree)	max.	1 \| 1,5 \| 2	1 \| 1,5 \| 2	1,5 \| 1,5	1,5 \| 1,5 \| 2	1,5 \| 2	1,5 \| 2
Overall length (mm)	A-1	20 \| 23 \| 26	22 \| 25 \| 28	24 \| 30	27 \| 33 \| 36	36 \| 44	41 \| 51
