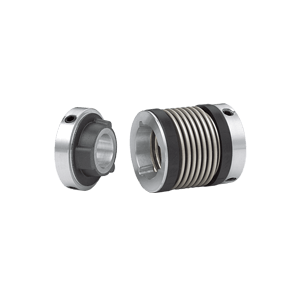

MK4

Het type MK1 miniatuur balgkoppeling van R+W Couplings heeft een economisch design bestaande uit 2 naven met radiale stelschroef en geïntegreerde demontagegroef. Hierdoor is een speciaal design voor demontage op de as niet nodig. Deze precisie koppeling is torsie stijf en volledig spelingsvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over miniatuur balgkoppelingen contact op met VARIODRIVE.

Uitvoering

Naaf met radiaal schroef met Taps press fit segment

Nom. Koppel

0,5 - 10 Nm

Snelheid

tot 10.000 rpm

Temperatuur bereik

-30 tot +110 oC

Materiaal balg

RVS

Materiaal naaf

Alu

Materiaal segment

Fiberglas versterkt kunststof

Piekbelasting

Tot 1,5x nom. Koppel

Speling

Geen

Service-life

Geen service

Optioneel

ATEX, Clean room versie

Datasheets

Bestelcode instructies
ATEX instructies
Datasheet MK4

Manuals

Manual BK/MK koppelingen

Tabel

MK4 Series		5	15	20	45	100
Rated torque (Nm)	TKN	0,5	1,5	2	4,5	10
Overall length (inserted) (mm)	A+0,2	22 \| 25 \| 28	26 \| 31	28 \| 33 \| 37	39 \| 47	46 \| 56
Inside diameter possible from Ø to Ø H7 (mm)	D1	3-9	3-12	3-16	6-22	6-28
Inside diameter possible from Ø to Ø H7 (mm)	D2	3-6,35	3-9	3-12,7	6-16	6-20
Outside diameter (mm)	B	15	19	25	32	40
Moment of inertia (gcm2)	Jges	2,0 \| 2,2 \| 2,5	5,5 \| 6,0	21 \| 23 \| 25	80 \| 85	200 \| 210
Torsional stiffness (Nm/rad)	CT	280 \| 210 \| 170	750 \| 700	1200 \| 1300 \| 1200	7000 \| 5000	9050 \| 8800
Tightening torque of the fastening screw (Nm)	E	1,3	1,3	2,5	4	6
Distance (mm)	G	2	2	2,5	3,5	4
Mounting length (mm)	Cl	6,5	7,5	11	13	15
Mounting length (mm)	C2	9	10	11	14	16
Preload compression (mm)	H	0,4	0,5	0,5	0,7	1
Set screws ISO 4029	E	1xM3	2xM3	2xM4	2xM5	2xM6
Lateral (mm)	max.	0,15 \| 0,2 \| 0,25	0,15 \| 0,2	0,15 \| 0,2 \| 0,25	0,2 \| 0,25	0,2 \| 0,3
Angular (degree)	max.	1 \| 1,5 \| 2	1,5 \| 1,5	1,5 \| 1,5 \| 2	1,5 \| 2	1,5 \| 2
Axial recovery force at max. preload compression (N)		5 \| 3 \| 2	4 \| 3	3 \| 4 \| 3	15 \| 10	25 \| 30
Axial* (mm)	max.	0,4 \| 0,5 \| 0,6	0,5 \| 0,7	0,5 \| 0,6 \| 0,7	0,7 \| 1	1 \| 1,2
		5	15	20	45	100
