ZAL

Omschrijving

De ZAL tussenas van R+W Couplings kan met zijn lange design grote afstanden standaard tot 6 meter overbruggen en is gemakkelijk te (de)monteren. Door het gebruik van CFK is de as zeer licht van gewicht en heeft een bijzonder lage massatraagheid. Daarnaast is de ZAL tussenas torsie stijf en door het gebruik van een frictie klemverbinding is de precisie koppeling absoluut spelingvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de askoppeling volkomen vrij van slijtage. De ZAL askoppeling is zeer geschikt voor applicaties met hoge snelheden. Voor specifieke vragen over tussenassen of andere precisie koppelingen neem dan contact op met VARIODRIVE.

Uitvoering

Tussenas met balgkoppeling en gedeelde klemnaaf en CFK as

Nom. Koppel

10 - 800 Nm

Totale lengte

100 - 6000 mm

Temperatuur bereik

-30 tot +120 oC

Materiaal balg

RVS

Materiaal naaf

Alu of staal

Materiaal as

CFK

Piekbelasting

Tot 1,5x nom. Koppel

Speling

Geen

Service-life

Geen service

Optioneel

RVS, ATEX

Datasheets

Bestelcode instructies
ATEX instructies
Datasheet ZAL

Manuals

Manual ZA koppelingen

Tabel

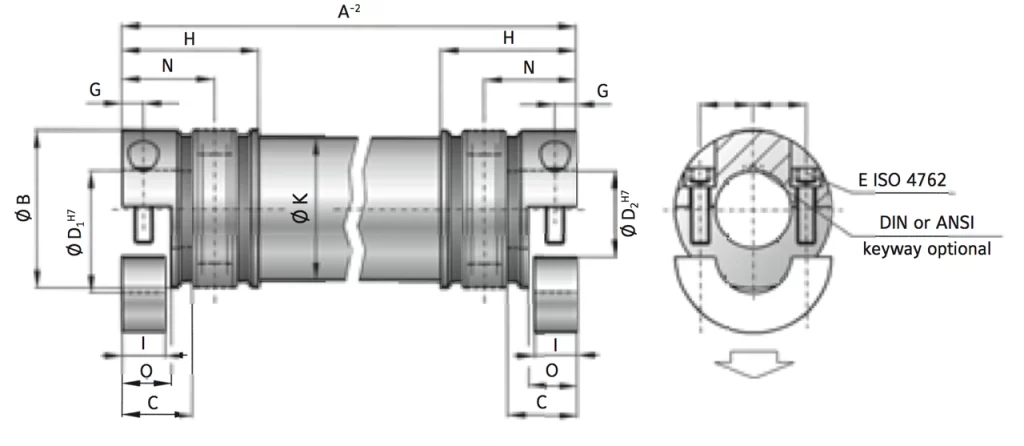

ZAL Series		10	30	60	150	300	500	800
Rated torque(Nm)	TKN	10	30	60	150	300	500	800
Overall length min. to max.(mm)	A¯²	100-6000	130-6000	160-6000	180-6000	240-6000	250-6000	250-6000
Fit length(mm)	C	16	27	31	34,5	42	50	47
Inside diameter possible from Ø to Ø H7(mm)	D1/2	5-20	10-28	12-32	19-42	30-60	35-60	40-72
Max. inside diameter clamping hub(mm)	Dmax	24	30	32	42	60	60	75
Outside diameter clamping hub(mm)	B	40	55	66	81	110	123	133
Outside diameter of tube(mm)	K	35	50	60	76	100	110	120
Fastening screw(ISO 4762)	E	M4	M6	M8	M10	M12	M16	M16
Tightening torque of the fastening screw(Nm)	E	5	15	40	70	130	200	250
Distance between centerlines(mm)	F	15	19	23	27	39	41	48
Distance(mm)	G	5	7,5	9,5	12	14	17	19
Length(mm)	O	11,5	17	21	24	30	35	40
Clamping length(mm)	I	10	15	19	22	28	33,5	37,5
With keyway max. Ø H7(mm)	D1/2	17	23	29	36	60	60	66
Length bellows body(mm)	H	39,5	52	64	72	83	96	95
Shaft average value(mm)	N	25	34	41	47	56	66	65
		10	30	60	150	300	500	800
