SLE

Veiligheidskoppelingen

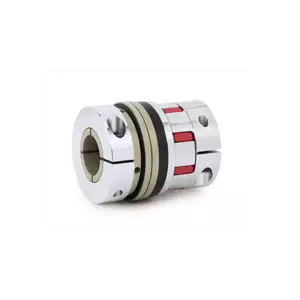

De dynamische SLE veiligheidskoppeling van R+W Couplings is compact, extreem lichtgewicht, corrosiebestendig, lage massatraagheid, gemakkelijk te (de)monteren en heeft een eenvoudig design. Door de frictie klemverbinding is absoluut spelingsvrij. De SLE veiligheidskoppeling is te combineren met twee verschillende typen R+W elastomeersterren, typen A en B. Beide typen R+W elastomeersterren dempen de trillingen en zijn elektrisch isolerend. Het maximaal koppel is bij de SLE koppeling is tevens handmatig te verstellen met een stelsleutel. Deze sleutel is apart te bestellen. Voor specifieke vragen over veiligheidskoppeling of andere precisie koppelingen neem dan contact op met VARIODRIVE.

Uitvoering

Elastomeerkoppeling met koppelbegrenzer en klemnaafverbinding

Begrenzingskoppel

10 -700 Nm

Snelheid

tot 200 rpm

Temperatuur bereik

Afhankelijk van type elastomeerster

Materiaal naaf

Alu of staal

Materiaal elastomeerster

Polymeer gegoten elastomeerster

Materiaal veiligheidsdeel

Steel

Systeem

Single position (standard), multi position, load holding, full disengagement

Reactietijd ontkoppelen

1 - 3 msec

Speling

Geen

Service-life

Geen service

Optioneel

RVS, ATEX, limit switch, stelsleutel

Datasheets

Bestelcode instructies
Uitleg veiligheidssystemen
ATEX instructies
Datasheet SLE

Manuals

Manual SL koppelingen

Tabel

SLE SerieS		30	60	150	300
Type (Elastomer insert)		A \| B	A \| B	A \| B	A \| B
Rated torque (Nm)	TKN	60 \| 75	160 \| 200	325 \| 405	530 \| 660
Overall length	A	85	93	122	135
Inside diameter range H7 (XL-Hub) (mm)	D1/D2	12-32/2.2-30	16-36/16-35	19-45/19-42	22-60/22-60
Inside diameter (Elastomer insert) (mm)	DE	26,2	29,2	36,2	46,2
Approx. moment of inertia at D max (10-3 kgm2)	Jges	0,3	1	1,8	5
Approximate weight (kg)		0,4	0,8	1,5	2,9
ISO 4762 screw, coupling side / torque limiter side	I1/I2	M6	M8	M10	M12
Tightening torque of the fastening screw (Nm)	R	2	2	2	4,5
Tightening torque of the fastening screw (Nm)	I1/I2	15	40	75	130
Distance to clamping screw, coupling side / torque limiter side	P1/P2	21/21,5	24/25	29/33	38/41
Distance (mm)	Ml/M2	10/7,5	12-9	15-11	17,5/12
Distance to actuation ring edge (mm)	L	22	26	32	35
Length of hub (torque limiting portion)	C2	45	52	63	72
Maximum torque* (Nm)	TKmax	120 \| 150	320 \| 400	650 \| 810	1060 \| 1350
Adjustment nut's clamp screw ISO 4762	R	M3	M3	M3	M4
Static torsional stiffness (Nm/rad)		3290 \| 9750	4970 \| 10600	12400 \| 18000	15100 \| 27000
Dynamic torsional stiffness (Nm/rad)		7940 \| 11900	13400 \| 29300	23700 \| 40400	55400 \| 81200
Adjustment range* available from - to (Nm)	TKN	10-35 30-80 40-135	30-80 60-120 100-200	40-100 100-200 150-300	200-350 300-450 400-550 550-700
Actuation ring diameter (mm)	B	62	74	92	118
Ø Adjustment nut (mm)	O1	55	66	82	100
Clamping hub Ø, safety coupling	O2	59	72	90	112
Clamping hub Ø, elastomer coupling	O	56	66,5	82	102
Actuation distance (mm)	N	1,3	1,5	1,8	2
Lateral ± max. (mm)		0,12 \| 0,1	0,15 \| 0,12	0,18 \| 0,14	0,2 \| 0,18
