SLP

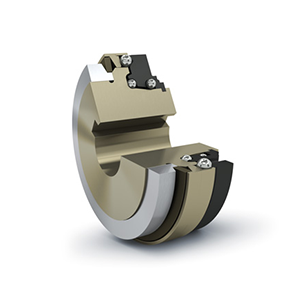

VeiligheidskoppelingenDe dynamische SLP veiligheidskoppeling van R+W Couplings is voorzien van een integraal lager voor een tandriempoelie of tandwiel. De veiligheidskoppeling is lichtgewicht, corrosiebestendig, lage massatraagheid, gemakkelijk te (de)monteren en heeft een eenvoudig design. Door de frictie klemverbinding is deze precisie koppeling torsie stijf en absoluut spelingsvrij. Het maximaal koppel is bij de SLP koppeling is tevens handmatig te verstellen met een stelsleutel. Deze sleutel is apart te bestellen. Voor specifieke vragen over veiligheidskoppeling of andere precisie koppelingen neem dan contact op met VARIODRIVE.
Uitvoering
Koppelbegrenzer met spiebaan
Begrenzingskoppel
10 - 700 Nm
Snelheid
tot 200 rpm
Temperatuur bereik
-30 tot +120 oC
Materiaal
Staal
Systeem
Single position (standard), multi position
Reactietijd ontkoppelen
1 - 3 msec
Speling
Geen
Service-life
Geen service
Optioneel
RVS, ATEX, limit switch, stelsleutel
Datasheets
- Bestelcode instructies
- Uitleg veiligheidssystemen
- ATEX instructies
- Datasheet SLP
- Manual SL koppelingen
Tabel
| SLP Series | 30 | 60 | 150 | 300 | |
|---|---|---|---|---|---|
| Overall length | A | 30 | 35 | 41 | 48 |
| Inside diameter range H7 (mm) | D | 12-25,4(28)* | 16-30(32)* | 19-44(46)* | 22-54(58)* |
| Fastening threads | H | 8xM4 | 8xM4 | 8xM5 | 8xM6 |
| Bolt circle diameter ± 0.2 (mm) | F | 48 | 60 | 75 | 95 |
| Approx. moment of inertia at D max (10-3 kgm2) | Jges. | 0,1 | 0,4 | 1,1 | 2,3 |
| Approximate weight (kg) | 0,2 | 0,35 | 0,7 | 1,1 | |
| Tightening torque of the fastening screw (Nm) | R | 2 | 2 | 2 | 4,5 |
| Distance (mm) | K | 6 | 7 | 9 | 9 |
| Distance to actuation ring edge (mm) | L | 23 | 26 | 32 | 36 |
| Thread depth +1 (mm) | G | 5 | 6 | 7 | 9 |
| Adjustment nut's clamp screw ISO 4762 | R | M3 | M3 | M3 | M4 |
| Adjustment range available from - to (Nm) | TKN | 10-35 30-80 40-135 | 30-80 60-120 100-200 | 40-100 100-200 150-300 | 200-350 300-450 400-550 550-700 |
| Actuation ring diameter (mm) | B | 63 | 74 | 92 | 118 |
| Pilot diameter h7 (mm) | E | 43 | 53 | 68 | 85 |
| Centering length -0.2 (mm) | J | 2 | 2 | 3 | 3 |
| Ø Base element (mm) | 0 | 35 | 42 | 54 | 70 |
| Ø Adjustment nut (mm) | 1 | 55 | 66 | 82 | 100 |
| Ø Flange -0.2 (mm) | 2 | 58 | 72 | 87 | 110 |
| Actuation distance (mm) | N | 1,3 | 1,5 | 1,8 | 2 |
| 30 | 60 | 150 | 300 |
