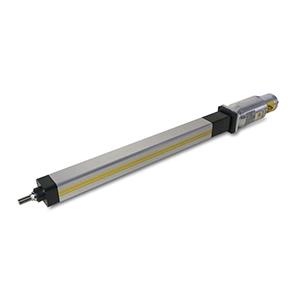

ETH ATEX
Elektrische cylindersDe ETH serie ATEX uitvoering zijn robuust uitgevoerde, krachtige elektrische cilinders die enorme voordelen van een elektromechanische oplossing bieden ten opzichte van een pneumatische of hydraulische toepassing, binnen een ATEX omgeving. De brede krachtrange loopt van 1130 tot 114000N, snelheid tot 1,7m/sec, en acceleraties tot 15m/sec2.
Door toepassing van de innovatieve high density kogelomloop spindel kenmerkt de ETH zich door een lange levensduur, hoge kracht dichtheid en optimale bedrijfszekerheid. De vele configuratie mogelijkheden zorgen ervoor dat de ETH altijd inpasbaar is in uw equipment. Zie bijgevoegde manual voor details over de mogelijke ATEX omgevingen, en mogelijk bijbehorende restricties.
Max. slaglengte
2000 mm
Max. trust/traction kracht
114000 N
Max. snelheid
1,7 m/sec
Max. acceleratie
15 m/s2
Spindel type
Kogelomloop
Spindel spoed
5, 10, 16, 20, 32 mm
Efficientie
90%
Herhalingsnauwkeurigheid
30µm
Motor montage
In-lijn, Parallel
Opties
IP65
Datasheets
- Brochure Overzicht Actuatoren
- ETH050 Bearing Block
- Technisch Manual
- ATEX Manual
Tabel
| ETH032 | ETH050 | ETH080 | ETH100 | ETH125 | |
|---|---|---|---|---|---|
| Max. Slaglengte | 1000mm | 1200mm | 1600mm | 2000mm | 2000mm |
| Max. Snelheid | 1067mm/sec | 1333mm/sec | 533mm/sec | 800mm/sec | 833mm/sec |
| Equivalent dyn. Thrust force @2500km | 1130-1700N | 2740-3250N | 3140-7500N | 18410-27100N | 27140-49600N |
| Max. Thrust Force | 3700N | 9300N | 25100N | 56000N | 114000N |
