PSD

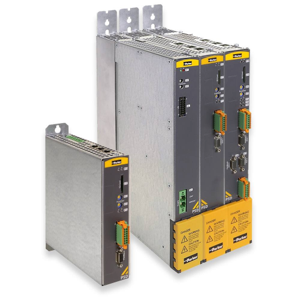

ServodrivesDe PSD is de algemene serie servoregelaars van PARKER, die kan worden uitgevoerd met multi fieldbus, EtherCAT, Profinet en Ethernet/IP. De servodrives zijn leverbaar in verschillende stroomsterktes van 2 tot 30 A en ze verkrijgbaar als single as en multi-as.
PSD1-S: een zelfstandige aandrijving die direct op de netspanning kan worden aangesloten. De compacte behuizing maakt het systeem bij uitstek geschikt voor kleine machines.
PSD1-M: een compact multi as servo systeem waarbij elke module maximaal drie servomotoren kan aansturen. De basisconfiguratie bestaat uit een gemeenschappelijke DC-busvoeding en meerdere PSD1-M-modules, die zijn aangesloten via DC-busbars. De modules zijn verkrijgbaar als uitvoeringen met één, twee of drie assen, waardoor het systeem bijzonder flexibel is. Het PSD1-M-servosysteem is vooral geschikt voor gecentraliseerde automatiseringssystemen, zoals systemen die in veel verpakkingsmachines worden gebruikt, waarbij meerdere aandrijvingen nodig zijn, tegen een zo gunstig mogelijke prijs/kwaliteit verhouding.
Voedingsspanning
1Ph 230VAC, 3Ph 230-480VAC
Nominale stroom
1-30 A
Piek stroom
3-60 A
Aantal assen per module
1
2
3
Motor type support
Brushless AC
Feedback
Hiperface DSL
Incr. Encoder
SinCos Encoder
Resolver
Fieldbus opties
EtherCAT
ProfiNet
EtherNet/IP
Safety opties
STO
FSoE
Behuizing
Metaal IP20
I/O
2DI, 2DO
Programmeren
CoDeSys
Remweerstand
Extern
Datasheets
- Catalogus
- CAD files PSD1SW single as
- CAD files PSD1MW multi as
- CAD files PSD1MW1800
- CAD files PSD1MWP010
- CAD filesPSD1MWP020
- Manual EtherCAT
- Installatie manual
- Manual profinet
- Manual EthernetIP
- XML file EtherCAT
- GSD file PSD1S
- GSD file SD1M
- FB50 Control Manager TIA Portal
- FB51 Control Manager advanced TIA Portal
- Servomanager
- PSD Programmable targets
- PSD Firmware 1.10.05
- PSD 1FWP 01.11.02
Tabel
| PSD | Icont. [A] | Ipiek(<2sec.) [A] | Voeding [V] | Power [kVA] |
|---|---|---|---|---|
| PSD1 SW1200 | 2 | 6 | 1 of 3x230 VAC | 0.64 |
| PSD1 SW1300 | 5 | 15 | 1 of 3x230 VAC | 1.6 |
| PSD1 MW1300 | 5 | 10 | 3x230-480 VAC | 3 |
| PSD1 MW1400 | 8 | 16 | 3x230-480 VAC | 4.8 |
| PSD1 MW1600 | 15 | 30 | 3x230-480 VAC | 9 |
| PSD1 MW1800 | 30 | 60 | 3x230-480 VAC | 18 |
| PSD1 MW2220 | 2+2 | 4+4 | 3x230-480 VAC | 2x1.2 |
| PSD1 MW2330 | 5+5 | 10+10 | 3x230-480 VAC | 2x3 |
| PSD1 MW2440 | 8+8 | 16+16 | 3x230-480 VAC | 2x4.8 |
| PSD1 MW3222 | 2+2+2 | 4+4+4 | 3x230-480 VAC | 3x1.2 |
| PSD1 MW3433 | 8+5+5 | 16+10+10 | 3x230-480 VAC | 9+2x3 |
