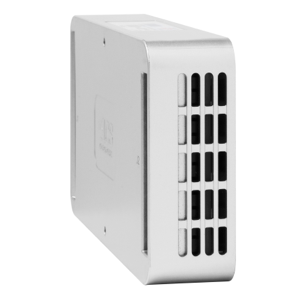

UDMcb
Universal Drive ModulesDe UDMcb maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en is een economische en compacte PCB mounted EtherCAT servodrive. De UDMcb bevat 1 of 2 universele servodrives met een ingangsspanning van 12-100Vdc en een uitgangsstroom van maximaal 13.3A nominaal en 40A piek. De UDMcb kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De universele servo motion control technologie biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen. De PCB uitvoering geeft de gebruiker optimale vrijheid de servodrive in zijn applicatie te integreren.
Voedingsspanning
12-100 VDC
Nominale stroom
3,3-13,3 A sin. Peak
Piek stroom
10-40 A sin. Peak
Aantal assen per module
1 of 2
Motor type support
Brushless AC, Brush DC, Voice coil, Stepper
Feedback
Incr. Encoder, SinCos Encoder, Biss-C, EnDat, SSI
Fieldbus opties
EtherCAT
Safety opties
STO
Behuizing
PCB
I/O
4DI, 4DO, 2AI, 2AO
Programmeren
-
Remweerstand
Extern
