AFR

Planetair

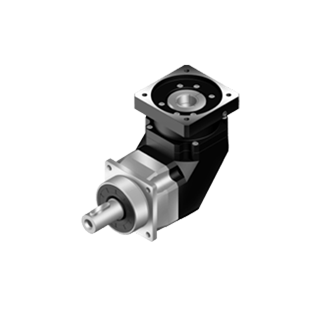

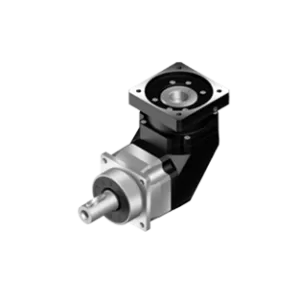

De APEX AFR serie is een roestvast stalen haakse planetaire vertragingskast voorzien van schuine vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor heeft een roestvast stalen uitgaande as en kan worden voorzien van spie of spline (DIN5480).

Laag geluidsniveau

Type reductor
Haaks planetair
Nominale koppel
9-2000 Nm
Nominale toerental
2000-5000 rpm
Overbrengverhouding
1-traps
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 20
2-traps
12 / 15 / 16 / 20 / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 48 50 / 60 / 64 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200
Speling
1-traps
≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
2-traps
≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Rendement
1-traps
≥ 97%
2-traps
≥ 94%
Uitvoering
RVS behuizing, ALU adapterplaat

Datasheets
  • Brochure AFR
Manuals
  • Gebruikershandleiding
  • Aanbouwinstructie NL
  • Aanbouwinstructie ENG
