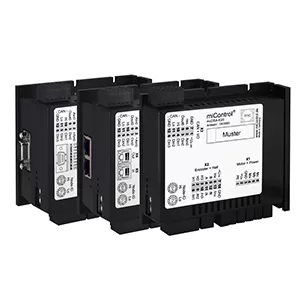

mcDSA-E2x
ServodrivesDit type decentrale regelaar heeft een zeer kleine footprint en kan afhankelijk van het type worden aangesloten op voedingsspanningen liggend tussen de 12-60Vdc. De regelaars kunnen DC motoren en BLDC motoren aansturen en stromen leveren tot maximaal 160A. Naast snelheidsregeling, is stroomregeling en positieregeling mogelijk. De units worden uitgevoerd met EtherCAT en CAN bus interface om te communiceren met een bovenliggend besturingssysteem die VARIODRIVE ook kan leveren.
Voedingsspanning
9-60 VDC
Nominale stroom
21-70 A
Piek stroom
50-160 A
Aantal assen per module
1
Motor type support
Brushless AC
DC Brush
Feedback
Incr. Encoder, Hall, SinCos
Fieldbus opties
EtherCAT, CANopen, PROFINET
Safety opties
-
Behuizing
Kunststof IP20
I/O
4-8DIN, 1-3DO, 1-2AI
Programmeren
MPU
Remweerstand
Extern
Datasheets
- Datasheet mcDSA-E20
- Datasheet mcDSA-E20-EtherCAT
- Datasheet mcDSA-E25
- Datasheet mcDSA-E25XC-EtherCAT
- Datasheet mcDSA-E25-EtherCAT
- Datasheet mcDSA-E27
- Datasheet mcDSA-E27XC-EtherCAT
- Datasheet mcDSA-E27XC
Tabel
| Device name | Motor type | Peak current | Encoder type | Interface | Din | Dout | Ain | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| mcDSA-E20 | DC, BLDC | 50A | incremental | CAN | 4 | 1 | 1 | ||||
| mcDSA-E20XC | DC, BLDC | 160A | incremental | CAN | 4 | 1 | 1 | ||||
| mcDSA-E20-EtherCAT | DC, BLDC | 50A | incremental | CAN, EtherCAT | 4 | 1 | 1 | ||||
| mcDSA-E25 | DC, BLDC | 100A | incremental | CAN | 8 | 2 | 2 | ||||
| mcDSA-E25XC-EtherCAT | DC, BLDC | 160A | incremental | CAN, EtherCAT | 6 | 3 | 2 | ||||
| mcDSA-E25XC | BLDC | 160A | incremental | CAN | 6 | 3 | 2 | ||||
| mcDSA-E25-EtherCAT | DC, BLDC | 100A | incremental | CAN, EtherCAT | 8 | 2 | 2 | ||||
| mcDSA-E27 | DC, BLDC | 100A | sin / cos | CAN | 7 | 2 | 2 | ||||
| mcDSA-E27XC-EtherCAT | DC, BLDC | 160A | sin / cos | CAN, EtherCAT | 6 | 3 | 2 | ||||
| mcDSA-E27XC | BLDC | 160A | sin / cos | CAN | 6 | 3 | 2 |
